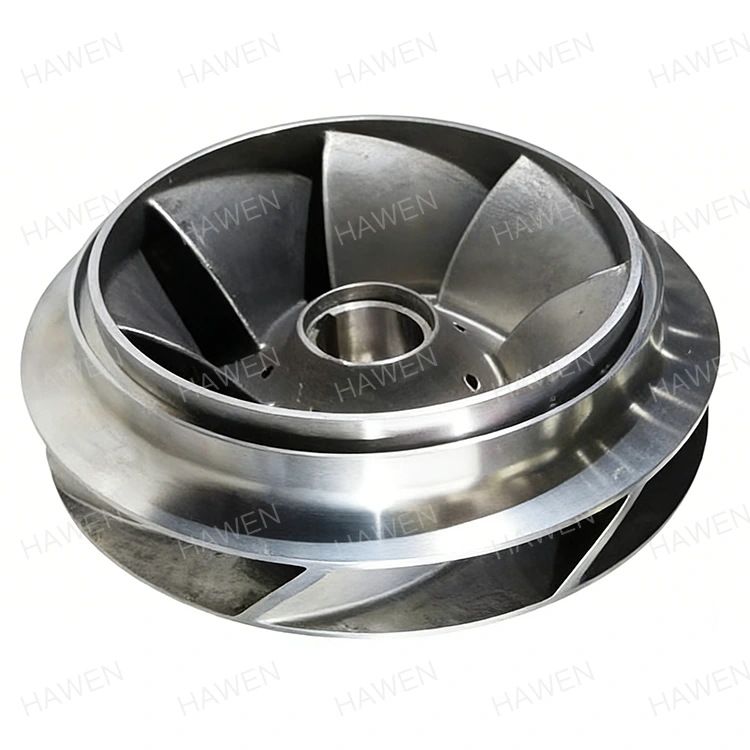

Tekač iz nerjavečega jekla za vlivanje

HAWEN je vodilni proizvajalec in dobavitelj s sedežem na Kitajskem, specializiran za rotorne enote iz nerjavečega jekla za vlivanje po meri za težke industrijske črpalke. Te komponente, zasnovane tako, da prenesejo zelo jedke medije, kisla okolja in slane raztopine, zagotavljajo optimizirano hidravlično učinkovitost in dinamično stabilnost. Z uporabo visokokakovostnih zlitin – vključno z 304, 316 in 2205 Duplex – naš proizvodni proces zagotavlja natančne tolerance, gladke prehode tekočine in minimalne stroške vzdrževanja. Sodelujte z našo inženirsko ekipo za zanesljive rešitve OEM, zasnovane za podaljšanje življenjske dobe opreme v težkih pogojih delovanja.

Tehnologija natančnega litja za kompleksne strukture rotorja

Sodobni industrijski transportni sistemi za tekočine, črpalke za kemične procese z visokim pritiskom in specializirani ladijski cirkulacijski sistemi zahtevajo natančno notranjo geometrijo lopatic, uravnotežene dinamične profile in gladke hidravlične prehode. Tradicionalne metode litja v pesek ali večdelne varjene izdelave so pogosto neuspešne pri poskusu izdelave zapletenih notranjih kanalov brez uvedbe površinske hrapavosti, dimenzijskih netočnosti ali strukturne šibkosti. Izvedba vlitja iz silicijevega sola rešuje te inženirske omejitve s podvajanjem kompleksnih modelov CAD s strogo dimenzijsko natančnostjo neposredno v trdno kovino.

Ta natančen pristop izdelave odpravlja tradicionalne spojne linije in točke koncentracije napetosti ter ustvarja enotno strukturo, ki optimizira dinamiko tekočine od trenutka, ko medij vstopi v sesalno oko, dokler ne zapusti izpustne spirale. Z uporabo keramičnih kalupov visoke gostote in vakuumsko podprtih tehnik vlivanja dosežejo nastale komponente skoraj neto oblike, ki drastično zmanjšajo potrebo po obsežnem odstranjevanju kovine po litju.

Zapletena geometrija in gladke pretočne poti

• Natančnost hidravlične lopatice:Natančno posnema kompleksne, tridimenzionalno ukrivljene lopatice za nemoteno usmerjanje tekočine, kar zmanjšuje izgube zaradi notranjega trenja, tveganje kavitacije in turbulenco, ki potrati energijo.
• Strukturna celovitost:Zagotavlja homogeno kovinsko zrnato strukturo brez notranje plinske poroznosti, skrčljivih lukenj ali hladnih zapor, ki so običajni pri metodah ulivanja nižjega razreda.
• Učinkovitost skoraj neto oblike:Dosega ultra ozke dimenzijske tolerance neposredno iz keramičnega kalupa lupine, prihrani surov material zlitine in skrajša cikle CNC končne obdelave.
• Enotna debelina stene:Ohranja dosledne dimenzije sten v zaprtih in odprtih delih, kar zagotavlja uravnoteženo porazdelitev napetosti pod visokimi notranjimi hidravličnimi pritiski.

Vsestranske strukturne možnosti

• Zaprta zasnova:Vključuje sprednji in zadnji pokrov, ki popolnoma zapre prehode za tekočino. Ta konfiguracija zagotavlja največjo hidravlično učinkovitost in visoke pritiske pri ravnanju s čistimi tekočinami, ki se ne kopičijo.
• Polodprta zasnova:Vsebuje samo zadnji pokrov v kombinaciji z odprtimi lopaticami. Zagotavlja optimalno ravnovesje strukturne trdnosti in zračnosti ter preprečuje kopičenje delcev pri črpanju medija z zmernim številom trdnih delcev.
• Odprto oblikovanje:Popolnoma odpravi sprednje in zadnje ohišja, pri čemer so lopatice izpostavljene neposredno ohišju. Ta postavitev je zasnovana posebej za črpanje težkih gnojevk, visoko viskoznih tekočin ali tekočin, ki vsebujejo dolga vlakna.

Ključne prednosti materiala iz nerjavečega jekla

Izbira materiala služi kot primarna obramba pred prezgodnjo mehansko odpovedjo, galvansko korozijo in kemično degradacijo v agresivnih tekočih okoljih. Uporaba visokokakovostnih zlitinskih formulacij zagotavlja, da notranje komponente ohranijo strukturno celovitost, gladkost površine in dimenzijsko stabilnost, tudi če so izpostavljene stalni izpostavljenosti agresivnim kemikalijam, slani vodi ali ekstremnim delovnim temperaturam.

Izbira rotorja iz nerjavečega jekla za vložno litje namesto običajnega ogljikovega jekla ali litega železa drastično zmanjša skupne stroške življenjskega cikla s podaljšanjem neprekinjenega časa delovanja in nižjo pogostostjo nenačrtovanih zaustavitev sistema. Inherentna vsebnost kroma tvori samozdravilni pasivni oksidni film, ki izolira spodnjo kovinsko matriko pred nenehnim kemičnim napadom.

Razredi zlitin in prednosti delovanja

• Zlitina razreda 304:Služi kot vsestranska osnova, ki ponuja zanesljivo odpornost proti splošni atmosferski oksidaciji, organskim kislinam in nevtralnim industrijskim procesnim tekočinam.
• Zlitina razreda 316:Izboljšan z 2-3 % vsebnostjo molibdena, ta kakovost izkazuje izjemno odpornost proti luknjičasti in razpokani koroziji v medijih, bogatih s kloridi, topilih in kislih procesnih tokovih.
• 2205 Duplex Alloy:Združuje mešano avstenitno-feritno mikrostrukturo, ki zagotavlja dvakrat večjo mejo tečenja kot običajne avstenitne zlitine, poleg vrhunske odpornosti na napetostno korozijsko razpokanje v okoljih z visoko slanostjo morske vode.

Proizvodni proces in nadzor kakovosti

Zagotavljanje visoko zmogljivih komponent za zahtevne industrijske aplikacije zahteva strog nadzor kakovosti v vseh fazah proizvodnje. Od začetnega vbrizgavanja vzorcev voska visoke čistosti do končne verifikacije dinamičnega uravnoteženja, vsak proizvodni korak urejajo standardizirani protokoli za zagotavljanje kakovosti.

Napredne livarske tehnike zagotavljajo, da se kemična sestava strogo ujema z mednarodnimi specifikacijami materialov, medtem ko avtomatizirana oprema za neporušitveno testiranje odkrije latentne notranje napake, preden končni izdelki zapustijo tla proizvodnega obrata.

Protokoli o preverjanju in pregledu

• Spektrografska toplotna analiza:Vsaka serija taline je podvržena optični emisijski spektrometriji, da se preveri, ali je elementarna sestava natančno usklajena s standardi materialov ASTM, DIN in ISO.
• 3D koordinatna meritev:Visoko natančna inšpekcija CMM preveri kritične dimenzije, kote lopatic, premere očes in konfiguracije pesta glede na natančne inženirske risbe strank.
• ISO 1940 dinamično uravnoteženje:Vsaka enota je dinamično uravnotežena v skladu s standardi G6.3 ali višjimi na avtomatiziranih napravah za uravnoteženje, da odpravi rotacijske vibracije, zmanjša obremenitev ležajev in zagotovi šepetajoče tiho delovanje črpalke.
• Kemična površinska pasivizacija:Končni deli so podvrženi nadzorovanemu luženju s kislino in pasiviranju, da se odstranijo prosti delci železa, kar obogati zaščitno površinsko plast kromovega oksida.
• Nedestruktivno testiranje (NDT):Penetrantni pregled barvila in testiranje tekočih barvil se izvajata na kritičnih območjih napetosti, da se zagotovi popolna odsotnost površinskih mikrorazpok ali lukenj.

Prednosti delovanja pri aplikacijah tekočin

Neposredna integracija rotorja iz nerjavečega jekla za vložno litje v industrijske sisteme za ravnanje s tekočinami zagotavlja znatno večjo učinkovitost delovanja, manjšo porabo energije in podaljšano življenjsko dobo strojev. Gladki notranji prehodi tekočine znatno zmanjšajo notranji upor tekočine, kar omogoča električnim pogonom, da delujejo z največjo učinkovitostjo v različnih delovnih točkah.

Poleg tega visoka mehanska trdota in žilavost visokokakovostnih nerjavnih zlitin zagotavljata izjemno odpornost proti kapljični eroziji in lokaliziranim kavitacijskim luknjičastim luknjam, kar zagotavlja, da črpalka v letih neprekinjenega delovanja ohrani svojo prvotno oceno višine in pretoka.

Operativni vpliv

• Podaljšani servisni intervali:Izjemna odpornost proti obrabi ščiti pred erozijo, ki jo povzročajo visokohitrostni tokovi tekočine in drobni suspendirani delci.
• Nižji skupni stroški lastništva:Minimalno površinsko obraščanje in ničelno nabiranje rjavega kamna pomenita manj vzdrževalnih posegov, manjšo porabo rezervnih delov in minimalne izpade delovanja.
• Dosledna hidravlična moč:Stabilne geometrije lopatic preprečujejo poslabšanje pretoka v dolgih obratovalnih ciklih, kar zagotavlja predvidljive stopnje pretoka procesa in stabilne profile tlaka v sistemu.
• Zmanjšanje vibracij:Natančnost dinamičnega ravnovesja preprečuje upogibanje gredi, ščiti mehanska tesnila in pogonske ležaje pred prezgodnjo mehansko obrabo.

Industrijske aplikacije

Zasnovane za maksimalno zanesljivost v kritični infrastrukturi in težkih industrijskih okoljih, te natančno ulite komponente delujejo brezhibno v širokem spektru zahtevnih sektorjev, kjer okvara komponent ni možnost.

• Industrijska obdelava vode in razsoljevanje:Visokotlačni napajalni sistemi z reverzno osmozo, kroženje somornice in predelovalne naprave za dovod morske vode.
• Kemična in petrokemična predelava:Varno ravnanje s koncentriranimi kislinami, alkalnimi raztopinami, organskimi topili in jedkimi kemičnimi obvodnimi tokovi.
• Pomorski in priobalni stroji:Kritični hladilni krogi z morsko vodo, upravljanje kaluže, sistemi za prenos balasta in enote požarnih črpalk za ploščadi na morju.
• Predelava hrane, pijače in mleka:Higienski prenos jedilnih tekočin, koncentratov sirupov in raztopin za izpiranje, ki zahtevajo nekontaminirane, pasivirane gladke površine.
• Farmacevtska in biotehnološka proizvodnja:Izjemno čist prenos tekočine in reaktivno kroženje juhe, kjer visoki standardi površinske obdelave preprečujejo oprijem bakterij.
• Predelava celuloze, papirja in tekstila:Ravnanje z vlaknastimi goščami, agresivnimi belilnimi sredstvi in ​​visokotemperaturnimi tekočinami za barvanje brez zamašitve ali korozije.

Tehnične specifikacije

Operativne zmogljivosti in tehnični parametri te linije komponent so povzeti v obsežni inženirski referenčni tabeli spodaj:

Zmožnost prilagajanja

Da bi izpolnili raznolike zahteve proizvajalcev strojev OEM in globalnih inženirskih projektov, so celovite proizvodne storitve po meri na voljo neposredno iz sredstev digitalnega oblikovanja ali fizičnih fizičnih prototipov. Inženirske ekipe, ki delujejo z naprednimi orodji za 3D modeliranje in simulacijo tekočine, sodelujejo neposredno z razvijalci opreme za izboljšanje kotov lopatic, povezav pest in odmikov pokrovov za optimalno delovanje v ohišjih črpalk po meri.

Ne glede na to, ali izdelujete enkratne prototipe za specializirane tekočinske sisteme ali širite na obsežno serijsko proizvodnjo OEM, prilagodljiva nastavitev orodij in zmogljivosti natančne strojne obdelave zagotavljajo hitre dobavne roke in natančno skladnost s strogimi specifikacijami inženirskih toleranc.

Inženirske možnosti po meri

• Izdelava na podlagi risb:Neposredna proizvodnja na podlagi 2D CAD risb, 3D STEP/IGES modelov ali povratnega inženiringa fizičnih vzorcev, ki jih zagotovi stranka.
• Orodje za pesta in utore po meri:Prilagojene dimenzije izvrtin gredi, utorov, navojnih nosilcev in pogonskih utorov za ujemanje z lastniškimi vmesniki gredi motorja.
• Hidravlično profiliranje:Sprememba števila lopatic, izstopnega kota in geometrije ohišja za optimizacijo krivulj pretoka glave za posebne delovne pogoje.
• Specializirani površinski premazi:Uporaba površinskih obdelav, odpornih proti obrabi ali za zmanjšanje trenja, za ultra abrazivna gnojevčna okolja.

Primerjalne prednosti

Razumevanje, kako se različne kovinske zlitine obnesejo v težkih delovnih pogojih, pomaga upravljavcem obratov in načrtovalcem opreme izbrati pravi material za dolgoročno operativno uspešnost. Spodnja primerjalna tabela poudarja ključne razlike v zmogljivosti med običajnimi strukturnimi zlitinami, ki se uporabljajo pri proizvodnji fluidne opreme:

Zakaj izbrati nas

Izbira pravega proizvodnega partnerja je enako pomembna kot izbira pravih surovin. Kot specializirano proizvodno središče, ki deluje v skladu s sodobnimi sistemi vodenja kakovosti, naš obrat združuje napredno metalurško tehnologijo litja s celovitimi storitvami natančne končne obdelave za zagotavljanje visoko zmogljivih komponent na svetovnih trgih.

• Preizkušena proizvodna dediščina:Globoke inženirske korenine v natančni mehanski obdelavi, ki jih podpira sodobna proizvodna infrastruktura in desetletja napredka industrije.
• Robustna proizvodna zmogljivost:Sodobne livarne za ulivanje in avtomatizirane CNC končne linije, ki lahko podpirajo obsežne proizvodne kvote s stabilnimi urniki obratovanja.
• Interni nadzor kakovosti:Popolnoma integrirani inšpekcijski laboratoriji, opremljeni s CMM, spektrografi OES, enotami za dinamično uravnoteženje in kompleti za neporušitveno testiranje.
• Globalna inženirska podpora:Izkušene tehnične ekipe, ki ponujajo namensko podporo za izbiro materiala, hitro izdelavo prototipov in optimizacijo orodij od CAD do livarne.
• Sledljivost od konca do konca:Celotno certificiranje materiala, evidence inšpekcijskih pregledov in poročila o preverjanju dimenzij so priložena vsaki proizvodni seriji.

Pogosto zastavljena vprašanja (FAQ)

V1: Kakšna je primarna operativna prednost izbire vlitja iz silicijevega dioksida v primerjavi z običajnim litjem v pesek?

Vložek iz silicijevega dioksida zagotavlja občutno bolj gladke površinske zaključke (običajno Ra 3,2 µm ali bolje kot ulit) in manjše tolerance dimenzij. To ima za posledico vrhunsko notranjo hidravlično učinkovitost, manjše trenje tekočine, zmanjšano tveganje kavitacije in minimalno strojno obdelavo po ulitku v primerjavi z grobimi deli iz peska.

V2: Kateri razred zlitine iz nerjavečega jekla je treba izbrati za črpalne sisteme z visoko slanostjo morske vode?

Medtem ko razred 316 zagotavlja ustrezno korozijsko odpornost za splošne kloridne raztopine, je zlitina 2205 Duplex zelo priporočljiva za koncentrirano morsko vodo, cirkulacijo na morju in sisteme za razsoljevanje. 2205 Duplex nudi vrhunsko odpornost proti luknjičasti koroziji, razpokani koroziji in razpokanju zaradi napetostne korozije skupaj z dvakratno mehansko mejo tečenja kot standardne zlitine serije 300.

V3: Kako dinamično uravnoteženje v skladu s standardom ISO 1940 izboljša dolgo življenjsko dobo opreme za tekočine?

Dinamično uravnoteženje odpravlja asimetrično porazdelitev mase po vrteči se komponenti. Uravnoteženje v skladu s standardoma ISO 1940 G6.3 ali G2.5 drastično zmanjša radialne in aksialne vibracije med delovanjem, kar preprečuje prezgodnjo odpoved ležajev črpalke, mehanskih tesnil gredi in električnih pogonskih sklopk.

V4: Ali je mogoče rotor iz nerjavečega jekla za vlivanje prilagoditi za obdelavo tekočin z visoko vsebnostjo trdnih snovi?

ja Z določitvijo polodprte ali odprte konfiguracije zasnove med fazo ulivanja po meri so notranje vrzeli povečane. To omogoča, da tekočine, ki vsebujejo suspendirane delce, majhne trdne delce ali vlaknaste medije, prosto prehajajo skozi ohišje črpalke, ne da bi povzročile notranje zamašitve ali hitro erozijo lopatic.

V5: Katere metode površinske obdelave so priporočljive za povečanje kemične odpornosti?

Kemično dekapiranje in pasiviranje sta priporočljiva kot standardna praksa za odstranitev ostankov površinskih kontaminantov železa in optimizacijo naravne zaščitne plasti kromovega oksida. Za visoko čisto higiensko uporabo je mogoče uporabiti mehansko zrcalno poliranje ali elektropoliranje za zmanjšanje površinske hrapavosti do Ra 0,4 µm, s čimer se prepreči oprijem bakterij in nabiranje vodnega kamna.

V6: Katera tehnična dokumentacija in poročila o zagotavljanju kakovosti so na voljo z naročili po meri?

Standardna dobavna dokumentacija vključuje certifikate mlina za kemične materiale (EN 10204 3.1), pregledne liste dimenzij CMM, potrdila o preizkusu dinamičnega uravnoteženja in zapise o procesu toplotne obdelave, da se zagotovi popolna sledljivost materiala in operativna skladnost.
