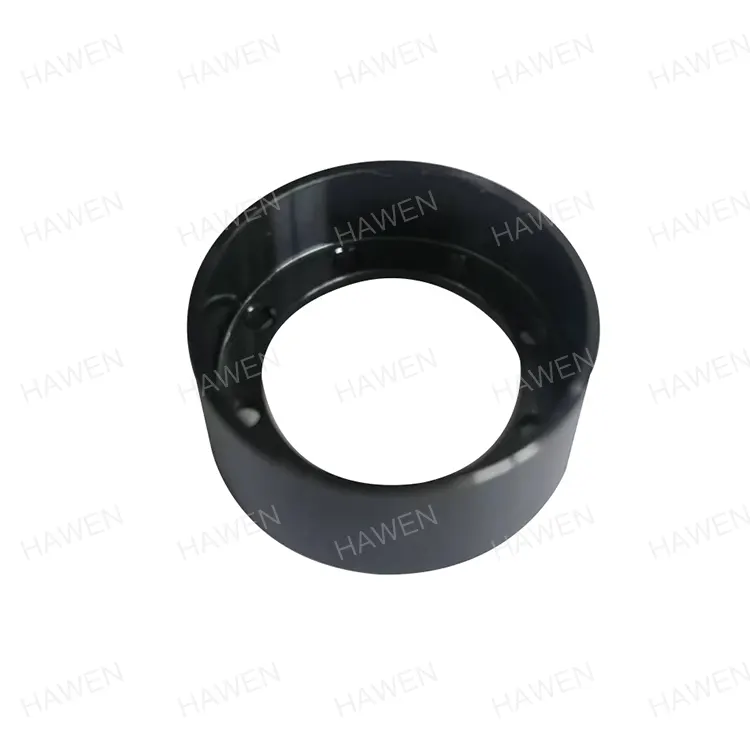

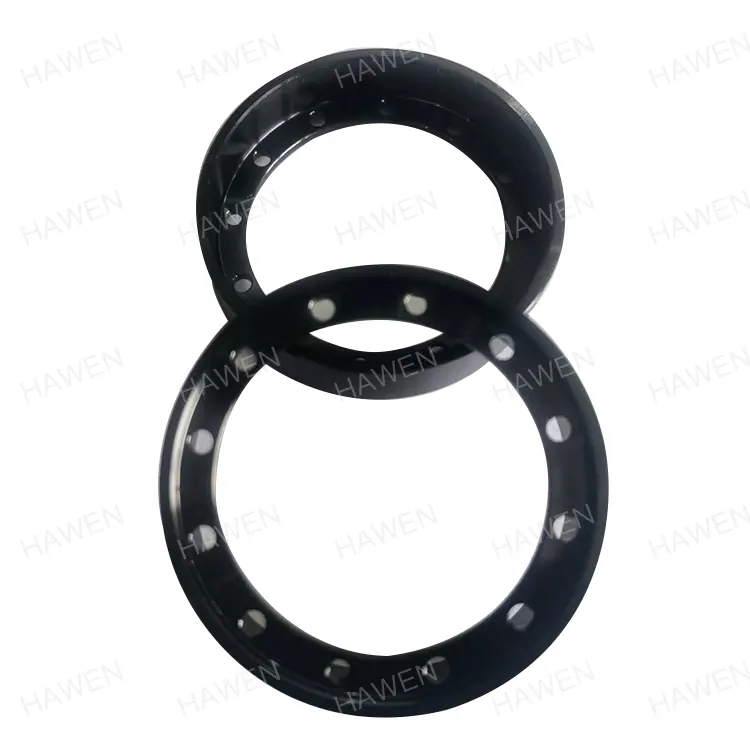

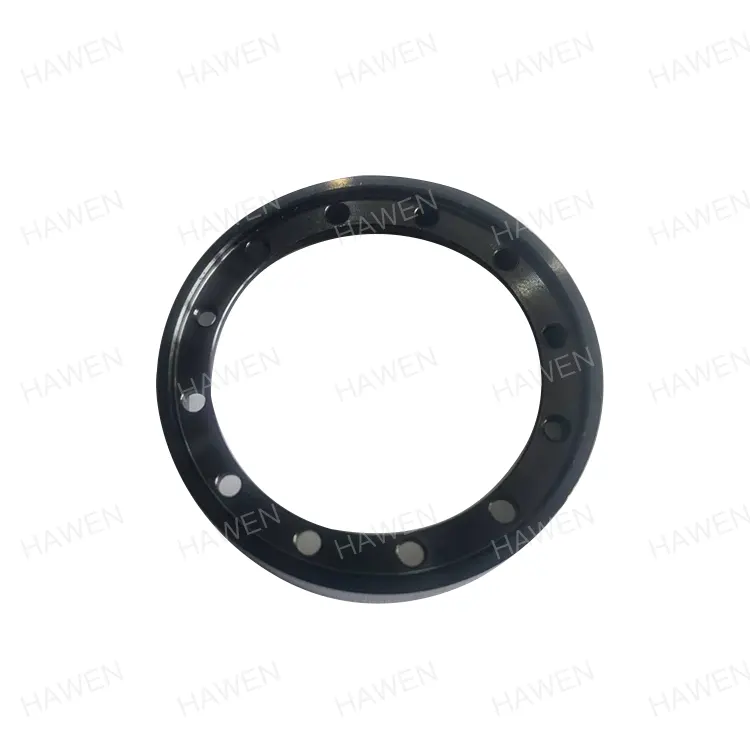

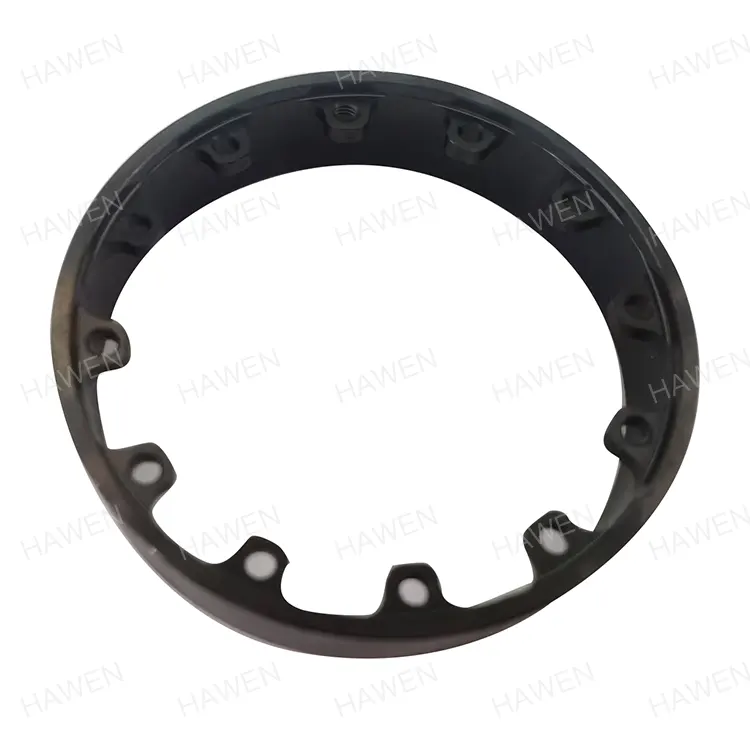

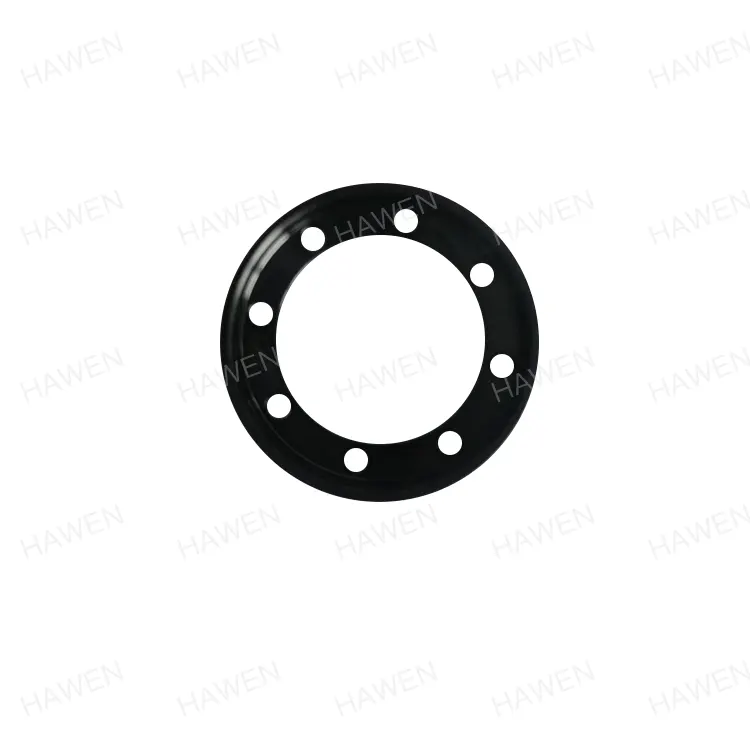

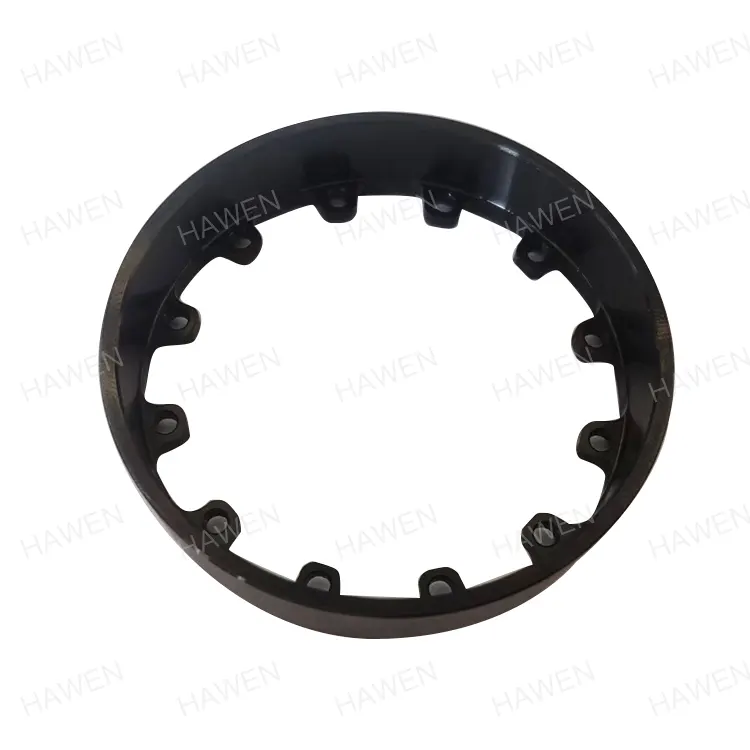

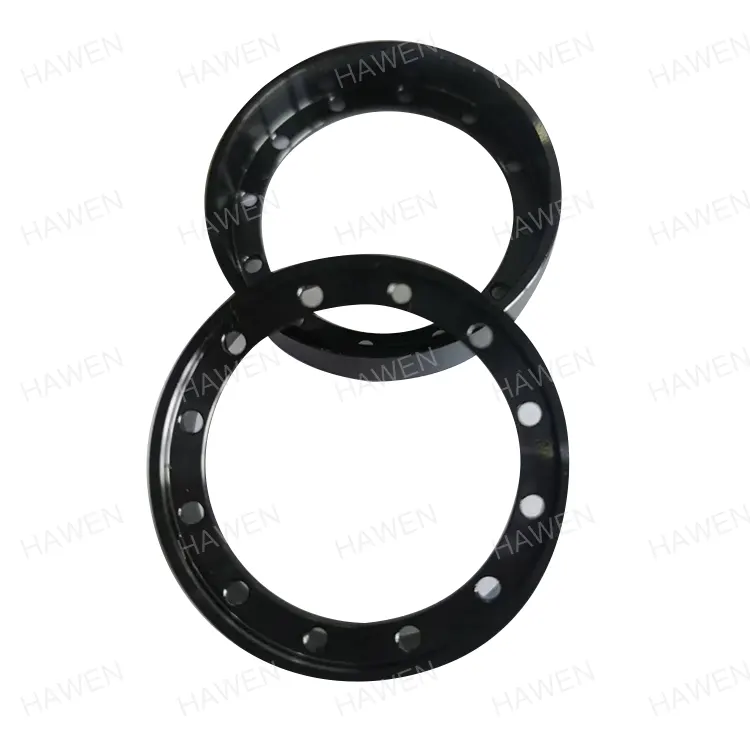

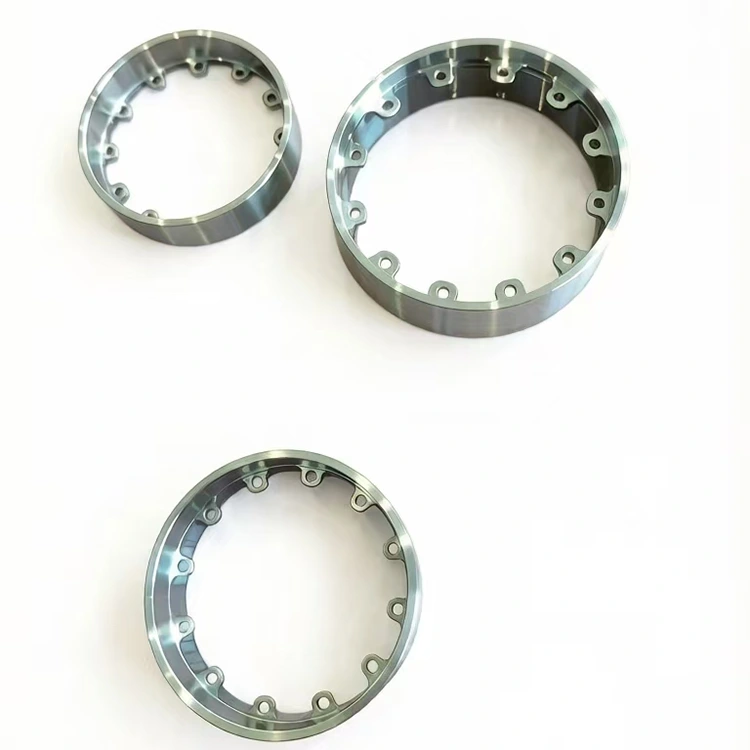

Robotski motorni jarem

Robot Motor Yoke je osnovna osnovna komponenta za robotske servo, navorne in spojne motorje. Čeprav se zdi, da je mehanski strukturni del, dejansko opravlja tri glavne funkcije: prevodnost magnetnega vezja, strukturno podporo ter odvajanje toplote in elektromagnetno zaščito. Neposredno določa gostoto navora, učinkovitost delovanja, stabilnost in življenjsko dobo motorjev, zaradi česar je nepogrešljiv ključni del za visoko natančne pogonske sisteme v naprednih robotih.

Haven (Trilion) je že več kot 20 let poglobljeno vpet v industrijo proizvodnje strojev. Od leta 2023 se osredotoča na raziskave in razvoj ter obsežno proizvodnjo Robot Motor Yoke. Z zrelimi procesi, strogim nadzorom kakovosti in zmožnostmi hitrega prilagajanja je postal visokokakovosten dobavitelj osnovnih dodatkov za robotske motorje na Kitajskem, ki ima 10-odstotni domači tržni delež in zagotavlja dolgoročne podporne izdelke za številna vodilna podjetja za gospodinjske aparate in robote.

Osnovni parametri izdelka

Promovirani robotski motorni jarek uporablja standardizirano natančno obdelavo in podpira tudi proizvodnjo po meri, ki temelji na risbah strank, ter se prilagaja zahtevam glede namestitve in zmogljivosti različnih modelov robotskih motorjev. Spodaj so navedeni osnovni ključni parametri, vsi preverjeni z dejansko proizvodnjo in aplikacijami strank:

Osnovne funkcije in vrednost aplikacije

Kot ogrodje magnetnega vezja in konstrukcijski nosilec robotskih motorjev jarem robotskega motorja ni preprosto kovinsko okovje. Njegova zmogljivost je neposredno povezana s celotnim delovanjem motorja, ki zajema magnetne, mehanske in termične dimenzije, da se zagotovi učinkovito in stabilno delovanje motorja.

Štiri osnovne funkcije

Zaprto magnetno vezje

Gradi nizko uporno pot za magnetna polja trajnega magneta in armature, natančno omejuje distribucijo magnetnega pretoka, močno zmanjša uhajanje magnetnega pretoka, izboljša izkoristek magnetnega polja in se izogne ​​zmanjšanju izhoda in nenormalnemu segrevanju, ki ga povzroča magnetna nasičenost, ter optimizira učinkovitost pretvorbe energije iz vira.

Strukturna podpora

Trdno pritrdi pole trajnega magneta in prenaša izmenično obremenitev od hitrega zagona in zaustavljanja ter pogoste komutacije, kar zagotavlja strukturno togost in geometrijsko natančnost med delovanjem ter preprečuje deformacijo komponent pri visokih hitrostih.

Odvajanje toplote in elektromagnetna zaščita

Deluje kot ključna pot toplotnega prevoda za hitro razpršitev izgub železa in bakra ter nadzor nad dvigom temperature. Prav tako učinkovito zavira blodeča magnetna polja, da se izogne ​​motnjam kodirnikov, senzorjev in drugih natančnih komponent, s čimer izboljša splošno zmogljivost EMC.

Učinkovito sidranje

Izbira materiala, tehnologija obdelave, debelina preseka in drugi parametri neposredno določajo gostoto navora, valovitost navora in učinkovitost delovanja, kar je ključni predpogoj za visoko natančno in visoko odzivno aktiviranje robota.

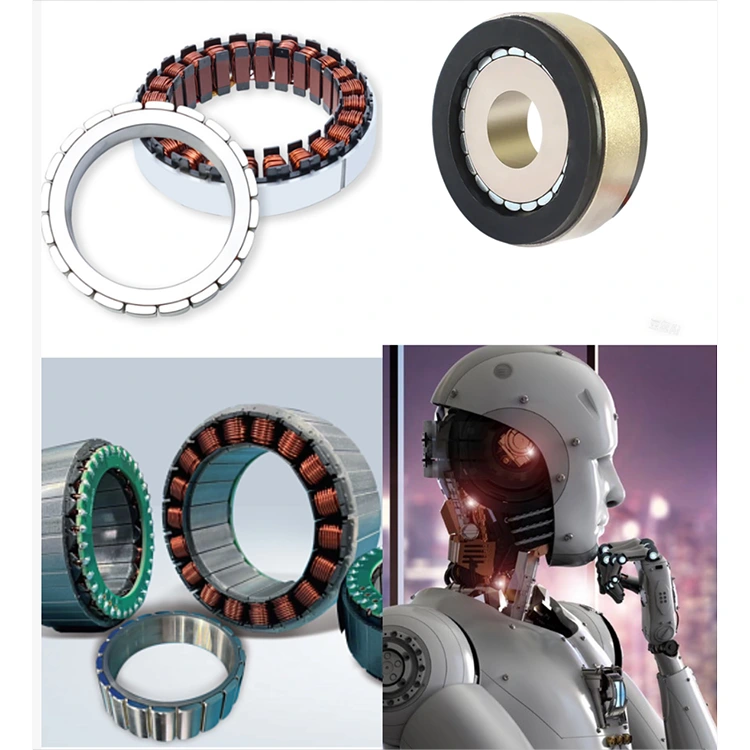

Veljavni tipi motorjev in nadaljnja oprema

Ta robotski motorni jaram je združljiv z različnimi glavnimi motorji, namenjenimi robotom, ki zajemajo osnovne module industrijskih robotov, sodelovalnih robotov in humanoidnih robotov:

Servo motorji: Uporabljajo se kot statorski jarem in zadnji jarem rotorja, ki uravnotežijo kompaktno velikost in visok izhodni navor za prilagodljivo gibanje z več sklepi.

 Navorni motorji brez okvirja: obročasta struktura se integrira neposredno v spoje robota, odpravlja zunanja ohišja in izboljšuje gostoto navora in fleksibilnost namestitve.

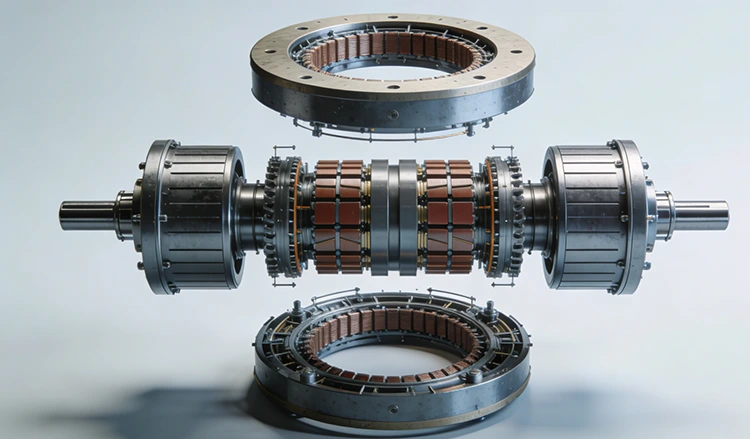

 Motorji z aksialnim tokom/kolu: Prilagodi se strukturam z dvojnim zadnjim jarmom za aksialna magnetna vezja, ki imajo ravno zasnovo za pogonske module za noge in pas v humanoidnih robotih.

 Motorji brez jedra: lahko delujejo tudi kot ohišja motorjev, kar odpravlja vrtilni moment za nizko valovitost in visoko odzivnost v natančnih robotskih končnih efektorjih.

Ključni kazalniki kakovosti in primerjalna analiza industrije

Nadzorujemo celoten proizvodni proces Robot Motor Yoke v skladu s strogimi standardi, pri čemer kazalniki osnovne natančnosti presegajo splošna industrijska merila in v celoti izpolnjujejo nabavne zahteve vrhunskih proizvajalcev motorjev glede dimenzijske stabilnosti, prileganja sestavljanja in življenjske dobe.

Vpliv na zmogljivost: Visokokakovosten robotski motorni jarem lahko neposredno poveča gostoto moči motorja za 15 %–30 %, zatre več kot 99 % motenj blodečega magnetnega polja, zmanjša izgubo magnetnega vezja, vzdrži visoko elektromagnetno obremenitev in zagotovi dolgoročno stabilno delovanje robota.

Prečni prerez aksialnega toka (levo) v primerjavi z radialnim tokom (desno).

Izbira materiala in nadzor procesa

Poseben material: visokokakovostno ogljikovo strukturno jeklo 45#

Robot Motor Yoke uporablja nacionalni standard 45# srednje ogljikovega jekla s strogo pregledanimi lastnostmi, prilagojenimi delovnim pogojem robotskega motorja:

● Vsebnost ogljika: 0,42%–0,50%; gostota: 7,85 g/cm³; mangan: 0,50%–0,80%; silicij: 0,17%–0,37%; nizka vsebnost fosforja in žvepla.

● Odlične celovite mehanske lastnosti: natezna trdnost ≥ 600 MPa, meja tečenja ≥ 355 MPa, raztezek ≥ 16 %; trdota HRC32–36 po kaljenju in popuščanju.

● Optimiziran z namensko toplotno obdelavo, uravnoteženjem moči in žilavosti z izjemno odpornostjo proti utrujenosti za dolgotrajno visokofrekvenčno delovanje motorja.

Natančna obdelava in nadzor procesa

Popoln zaprtozančni nadzorni sistem zagotavlja visoko natančnost in doslednost serije:

● Toleranca notranje luknje je nadzorovana na ±0,005 mm; opremljen s CMM, testerjem okroglosti, monitorjem kontur in SPC statističnim nadzorom procesa.

● Strogo nadzorovano procesno okolje za zmanjšanje temperaturnih nihanj in vibracij; visoko natančni CNC stroji in posebna orodja zagotavljajo dimenzijsko skladnost.

● Popoln vhodni pregled materiala, spremljanje toplotne obdelave v realnem času in 100-odstotni pregled končnega izdelka, da se prepreči vstop neskladnih izdelkov na trg.

Površinska obdelava: popolnoma avtomatska končna obdelava s črnim oksidom

Uporablja samorazvito formulo črnega oksida in popolnoma avtomatsko proizvodno linijo brez ročnega stika, da se izognemo poškodbam in kontaminaciji:

● Vgrajen samodejni postopek črnega oksida in sušenja izboljšuje odpornost proti koroziji in rji glede na industrijske standarde.

● Podpira obdelavo površin po meri, vključno z galvanizacijo, galvanizacijo in nikljanjem za posebne namene.

Temeljne prednosti podjetja

Z več kot 20-letnimi izkušnjami s proizvodnjo strojev je Haven zgradil celoten sistem od raziskav in razvoja, proizvodnje in nadzora kakovosti do poprodajnih storitev, s čimer je oblikoval diferencirano konkurenčnost v proizvodnji Robot Motor Yoke in učinkovito reševal boleče točke strank pri nabavi, prilagajanju in masovni proizvodnji.

Zadostna zmogljivost in stabilna dostava

● 120 visoko natančnih CNC strojev, 1 popolnoma avtomatska čistilna linija, 25 profesionalnih tehnikov.

● Mesečna zmogljivost: 30.000 enot; trenutna mesečna prodaja: 10.000–20.000 enot, ostane 40–50 % zmogljivosti za velika in nujna naročila.

● Zanesljiva dobavna veriga v Zhejiangu zagotavlja kratke dobavne roke surovin in stabilno dostavo za obsežno, večvrstno neprekinjeno proizvodnjo.

Popolnoma avtomatiziran nadzor kakovosti in skoraj nič napak

● 25 avtomatskih inšpekcijskih naprav za testiranje celotne dimenzije od vhodnih materialov do končnih izdelkov.

● 100 % spletni nadzor kakovosti; stopnja uspešnosti proizvodnje 99,99 %, stopnja uspešnosti tovarne 100 %.

● Certificiran po ISO9001 in IATF16949; popolna sledljivost proizvodnje z vrhunsko doslednostjo in zanesljivostjo.

Profesionalna tehnična podpora in močna prilagoditev

● Namenska tehnična ekipa, specializirana za optimizacijo in oblikovanje jarma.

● Hiter odziv na prilagajanje: izdelava na podlagi risb, določeni materiali in površinske obdelave.

● Podpora na enem mestu od svetovanja pri načrtovanju, optimizacije procesa in poskusne proizvodnje majhnih serij do množične proizvodnje, skrajšanje razvojnih ciklov in znižanje stroškov.

Skladnost z okoljem in nadzor stroškov

● Popolna skladnost z EU ROHS in REACH s popolnimi poročili o certificiranju.

● Avtomatizirana proizvodnja zmanjšuje ročno posredovanje in izboljšuje izrabo materiala, nadzoruje stroške, hkrati pa dosega nizko porabo energije in nizke emisije odpadkov, uravnoveša okoljsko učinkovitost in stroškovno učinkovitost.

Sodelujoče stranke in partnerski modeli

Naš Robot Motor Yoke že dolgo oskrbuje vodilna domača in mednarodna podjetja, vključno s Samsungom, Haierjem in Nidecom, s stabilnim strateškim sodelovanjem že več kot desetletje. Kakovost izdelkov in storitev sta visoko priznani z visokimi stopnjami ponovnega nakupa.

Podpiramo več modelov sodelovanja:

● Množična nabava standardiziranih izdelkov

● Izdelava po naročilu po risbah strank

● Proizvodnja vzorcev za posebne specifikacije

Pozdravljamo stranke po vsem svetu, da obiščejo našo tovarno za pregled in poslovno sodelovanje. Z zanašanjem na naš zrel proizvodni sistem in tehnično moč strankam pomagamo zmanjšati stroške razvoja, testiranja, izdelave in poprodajne stroške, da dosežemo dolgoročne rezultate, ki so koristni za vse.
