Kako jermenice zmanjšajo vibracije, če so povezane z rotorji in utežmi?

V katerem koli sistemu vrtljivih strojev so vibracije sovražnik. Pospešuje obrabo, ustvarja hrup, zmanjšuje učinkovitost in lahko vodi do katastrofalne okvare, če je ne nadzorujete. Ko sistem z jermenskim pogonom vključuje rotor - bodisi v ventilatorju, črpalki ali kompresorju - se potencial za vibracije močno poveča. Propeler uvaja lastne dinamične sile, te sile pa medsebojno delujejo na jermenice, jermen in celoten pogonski sistem. Rezultat je lahko zapleten vzorec vibracij, ki ga je težko diagnosticirati in še težje odpraviti. Vendar pa imajo lahko jermenice s pravo zasnovo in inženiring osrednjo vlogo pri zmanjševanju vibracij, ne pa pri njihovem povzročanju. Ko so jermenice pravilno združene s tekači in uravnoteženimi utežmi, postanejo jermenice del uglašenega sistema, ki deluje gladko tudi pri visokih hitrostih in pod različnimi obremenitvami.

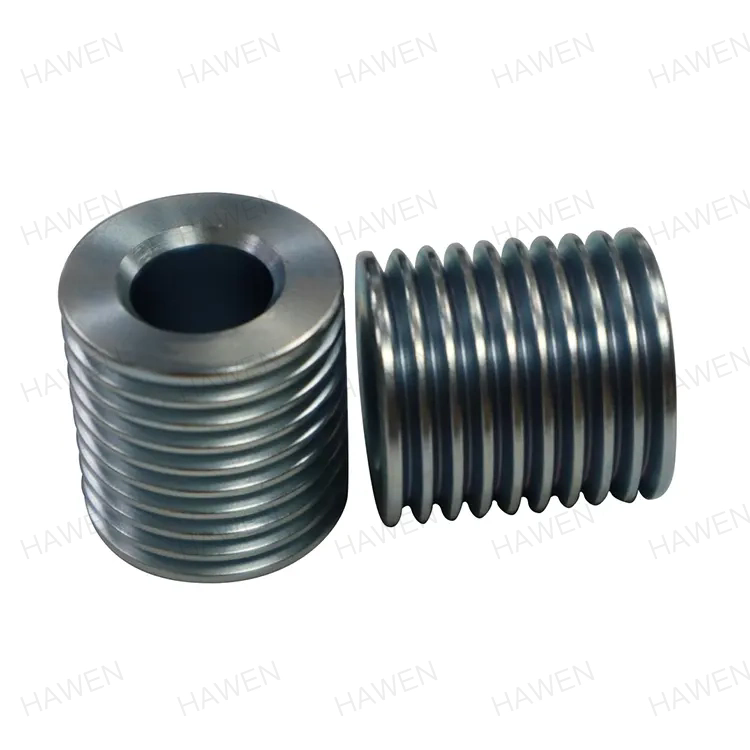

Vprašanje, kako jermenice zmanjšajo vibracije, ko so združene z rotorji in utežmi, je vprašanje dinamičnega ravnovesja, dušenja in integracije sistema. Vključuje razumevanje virov vibracij, vloge vsake komponente v pogonskem sklopu in inženirskih tehnik, ki jih je mogoče uporabiti za preprečevanje neželenih nihanj. Ta članek bo preučil tehnična načela za zmanjševanje tresljajev v sistemih rotorjev z jermenskim pogonom. Pokrivali bomo vire vibracij, oblikovne značilnosti jermenic, ki prispevajo k nemotenemu delovanju, vlogo uravnoteženih uteži in vidike sistemske ravni, ki zagotavljajo optimalno delovanje. Zagotovili bomo tudi podrobne specifikacije za našeJermeniceiz naše tovarne v Zhejiang Hawen Electromechanical Co., Ltd.

Kazalo

• 1. Kateri so viri vibracij v sistemu rotorja z jermenskim pogonom?
• 2. Kako uravnoteženost jermenice vpliva na vibracije sistema?
• 3. Kakšno vlogo imajo ravnotežne uteži pri nadzoru vibracij?
• 4. Kako zasnova jermenice duši vibracije?
• 5. Kako so jermenice, rotorji in uteži nastavljeni kot sistem?
• 6. Katere specifikacije določajo jermenico za zmanjšanje vibracij?
• 7. Pogosto zastavljena vprašanja (FAQ)
• 8. Zaključek

1. Kateri so viri vibracij v sistemu rotorja z jermenskim pogonom?

Da bi razumeli, kako jermenice zmanjšujejo vibracije, moramo najprej razumeti, od kod izvirajo vibracije. V sistemu rotorja z jermenskim pogonom lahko vibracije izvirajo iz več virov. Prvi je neravnovesje v vrtečih se komponentah. Tekač, ki ni popolnoma uravnotežen, bo ustvaril centrifugalno silo, ki se vrti z njim, kar ustvarja vibracije enkrat na vrtljaj. Enako velja za jermenice. Če je jermenica neuravnotežena, bo ustvarila lastne vibracije. Drugi vir je neusklajenost. Če jermenica in gred rotorja nista popolnoma poravnana, bo jermen tekel pod kotom, kar bo povzročilo bočne sile, ki bodo povzročile vibracije. Tretji vir so okvare jermena. Jermen s togim mestom, grudo ali neenakomernim spojem bo povzročil periodične udarce, ko bo šel čez jermenice. Četrti vir je resonanca. Vsak mehanski sistem ima lastne frekvence. Če se vir vibracij – kot je vrtilna hitrost tekača – ujema z naravno frekvenco, se vibracije povečajo. Peti vir so aerodinamične ali hidravlične sile. Pri ventilatorjih in črpalkah propeler ustvarja tlačne impulze, ki lahko povzročijo vibracije v sistemu. Spodnja tabela povzema te vire in njihove značilnosti.

priZhejiang Hawen Electromechanical Co., Ltd., ima naša tovarna bogate izkušnje pri analiziranju vibracij v sistemih z jermenskim pogonom. Sodelujemo z našimi strankami, da prepoznamo vire vibracij in izberemo jermenice, ki so zasnovane tako, da jih zmanjšajo. Naša inženirska ekipa lahko izvede analizo vibracij in poda priporočila za optimizacijo sistema.

2. Kako uravnoteženost jermenice vpliva na vibracije sistema?

Uravnoteženost jermenice je eden najpomembnejših dejavnikov pri zmanjševanju tresljajev v sistemu rotorja z jermenskim pogonom. Neuravnotežen škripec ustvarja centrifugalno silo, ki se vrti skupaj z jermenico. Ta sila se prenaša na gred, ležaje in celotno strukturo. Velikost sile je sorazmerna z maso neuravnoteženosti, oddaljenostjo neuravnoteženosti od središča vrtenja in kvadratom vrtilne hitrosti. To pomeni, da lahko pri visokih hitrostih že majhno neravnovesje povzroči veliko silo. Na primer, 10-gramsko neuravnoteženost pri polmeru 100 mm na škripcu, ki se vrti s 3000 RPM, ustvari silo približno 10 kg. Pri 6000 obratih na minuto isto neravnovesje ustvari silo 40 kg. Ta sila lahko povzroči obrabo ležajev, utrujenost gredi in čezmeren hrup. Spodnja tabela prikazuje razmerje med neravnovesjem, hitrostjo in silo.

V naši tovarni vsako jermenico uravnotežimo po visokem standardu. Uporabljamo dinamične balansirne stroje, ki merijo neuravnoteženost v dveh ravninah in kažejo količino in lokacijo potrebnih korekcijskih uteži. Naš standardni ravnotežni razred je G6.3 v skladu z ISO 1940, ki je primeren za večino industrijskih aplikacij. Za visokohitrostne ali natančne aplikacije lahko dosežemo G2,5 ali več. Z zagotavljanjem, da so naši jermenici natančno uravnoteženi, našim strankam pomagamo zmanjšati vibracije pri izvoru.

3. Kakšno vlogo imajo ravnotežne uteži pri nadzoru vibracij?

Ravnotežne uteži se uporabljajo za popravljanje neravnovesja v vrtečih se komponentah. So majhne gmote, ki so pritrjene na komponento na določenem mestu, da preprečijo neravnovesje. Jermenici za jermen se lahko dodajo ravnotežne uteži v obliki nastavitvenih vijakov, privarjenih jezičkov ali izvrtanih lukenj. Ključno je, da utež postavite na pravo mesto in zagotovite, da je varno pritrjena. V sistemu rotorja z jermenskim pogonom se izravnalne uteži uporabljajo tako na rotorju kot na jermenicah. Propeler se običajno najprej uravnoteži, nato pa se uravnotežijo jermenice. Ravnotežne uteži na jermenicah so prilagojene tako, da zmanjšajo splošno tresenje sistema. To je zato, ker je tresenje sistema vsota tresljajev vseh komponent. Če je jermenica uravnotežena, da prepreči preostalo neuravnoteženost rotorja, se lahko zmanjšajo skupne vibracije. Spodnja tabela povzema vrste tehtnih uteži in njihovo uporabo.

Naša tovarna v Zhejiang Hawen Electromechanical Co., Ltd. uporablja tehnike natančnega uravnoteženja, da zagotovi, da so jermenice našega jermena pravilno uravnotežene. Dobavimo lahko tudi jermenice z vnaprej nameščenimi uravnoteženimi utežmi ali z napravami za uravnoteženje polja. Naša inženirska ekipa lahko pomaga pri uravnoteženju celotnega sistema, vključno z rotorjem in jermenicami.

4. Kako zasnova jermenice duši vibracije?

Poleg ravnovesja lahko zasnova jermenice prispeva k zmanjšanju vibracij z dušenjem. Dušenje je disipacija energije iz vibrirajočega sistema. Zmanjšuje amplitudo vibracij in pomaga preprečevati resonanco. Obstaja več konstrukcijskih značilnosti, ki lahko jermenici dodajo blaženje. Prvi je uporaba deljivega škripca ali škripca z dušilno plastjo. Razcepljeni škripec ima plast gume ali elastomera med pestom in platiščem. Ta plast deluje kot blažilnik, absorbira energijo tresljajev in zmanjšuje prenos tresljajev od platišča do pesta. Drugi je uporaba uglašenega masnega dušilnika. To je majhna masa, ki je pritrjena na škripec z elastičnim elementom. Masa je nastavljena tako, da vibrira na frekvenci, ki ni v fazi z vibracijo škripca in jo izniči. Tretja je uporaba rebrastega ali rebrastega dizajna. Rebra ali rebra povečajo površino škripca, kar lahko pomaga pri odvajanju toplote in zmanjšanju vibracij. Spodnja tabela povzema te lastnosti dušenja in njihovo učinkovitost.

V naši tovarni ponujamo jermenice z različnimi funkcijami dušenja, ki ustrezajo različnim aplikacijam. Naša ekipa inženirjev vam lahko pomaga izbrati pravo zasnovo za vaš specifični problem z vibracijami. Po meri lahko izdelamo tudi škripec z nastavljenim blažilnikom mase ali zasnovo z deljenim pestom, ki ustreza vašim zahtevam.

5. Kako so jermenice, rotorji in uteži nastavljeni kot sistem?

Zmanjšanje tresljajev v sistemu rotorjev z jermenskim pogonom ne pomeni le uravnoteženja posameznih komponent. Gre za nastavitev celotnega sistema, tako da komponente delujejo skupaj in zmanjšajo vibracije. Ta sistemski pristop je bistvenega pomena za doseganje najnižjih možnih ravni vibracij. Postopek se začne z izbiro jermenic in rotorja. Jermenice morajo biti uravnotežene po visokem standardu, rotor pa mora biti uravnotežen po še višjem standardu. Naslednji korak je poravnava jermenic in gredi rotorja. Neusklajenost je glavni vir vibracij in jo je treba odpraviti, preden poskušate uravnotežiti. Naslednji korak je preverjanje napetosti jermena. Preveč ohlapen pas bo zdrsnil in vibriral. Pretesen jermen bo preobremenil ležaje in ustvaril tresljaje. Pravilno napetost določi proizvajalec jermena. Naslednji korak je, da sistemu po potrebi dodate ravnotežne uteži. To se naredi z zagonom sistema in merjenjem tresljajev na različnih točkah. Ravnotežne uteži se nato prilagajajo, dokler se vibracije ne zmanjšajo. Spodnja tabela povzema korake prilagajanja sistema in njihove cilje.

V Hawenu naša tovarna zagotavlja podporo na sistemski ravni za zmanjšanje vibracij. Dobavimo lahko uravnotežene jermenice, pomagamo pri poravnavi in ​​napenjanju ter zagotovimo analizo vibracij na kraju samem. Naš cilj je pomagati našim strankam doseči čim bolj gladko delovanje njihovih sistemov rotorjev z jermenskim pogonom.

6. Katere specifikacije določajo jermenico za zmanjšanje vibracij?

Specifikacije za jermenico za zmanjševanje vibracij vključujejo stopnjo uravnoteženosti, material, lastnosti dušenja, toleranco izvrtine in površinsko obdelavo. Spodnja tabela vsebuje povzetek teh specifikacij za naše jermenice.

V naši tovarni izdelujemo jermenice, ki izpolnjujejo te specifikacije in še več. Stopnjo uravnoteženosti, material in lastnosti dušenja lahko prilagodimo vaši specifični uporabi. Naša inženirska ekipa vam lahko pomaga pri izbirnem postopku in zagotovi podrobne tehnične podatke za vaš projekt.

7. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kako neuravnoteženost škripca povzroča vibracije?

Odgovor: Neuravnoteženost jermenice povzroča tresenje, ker neenakomerna porazdelitev mase ustvarja centrifugalno silo, ki se vrti skupaj z jermenico. Ta sila se prenaša na gred, ležaje in konstrukcijo, kar povzroča tresenje pri vrtilni frekvenci (1x RPM). Velikost sile narašča s kvadratom hitrosti, zato je neravnovesje bolj problematično pri visokih hitrostih. Uravnoteženje škripca odpravi to silo in zmanjša tresljaje.

Vprašanje 2: Kakšno stopnjo ravnotežja naj določim za svoje jermenice?

Odgovor: Ravnotežna stopnja je odvisna od hitrosti in uporabe. Za splošne industrijske aplikacije s hitrostmi do 3.000 RPM G6.3 običajno zadostuje. Za uporabo pri visokih hitrostih (nad 3000 RPM) ali natančne stroje se priporoča G2,5 ali boljši. Naša tovarna vam lahko svetuje glede ustrezne stopnje ravnovesja za vašo posebno uporabo.

Vprašanje 3: Ali lahko uravnotežim jermenico na terenu?

Odgovor: Da, uravnoteženje polja je možno za velike jermenice ali za sisteme, ki jih ni enostavno razstaviti. Uravnoteženje polja vključuje uporabo analizatorja vibracij za merjenje vibracij in nato dodajanje ali odvzemanje teže na določenih mestih na škripcu. Zahteva posebno opremo in strokovno znanje. Naša tovarna lahko nudi storitve uravnoteženja na terenu ali usposabljanje za vašo vzdrževalno ekipo.

Vprašanje 4: Kako napetost jermena vpliva na vibracije?

Odgovor: Napetost jermena pomembno vpliva na vibracije. Preveč ohlapen pas bo zdrsnil, kar bo povzročilo visokofrekvenčne vibracije in hrup. Pretesen jermen bo preobremenil ležaje in povzročil tresenje pri vrtilni frekvenci. Pravilno napetost določi proizvajalec jermena in jo je treba redno preverjati. Pravilna napetost je bistvena za nemoteno delovanje.

Vprašanje 5: Kateri je najboljši način za zmanjšanje tresljajev v sistemu rotorja z jermenskim pogonom?

Odgovor: Najboljši način za zmanjšanje vibracij je obravnava vseh možnih virov. Uravnotežite rotor in jermenice, poravnajte gredi, nastavite pravilno napetost jermena in po potrebi dodajte blaženje. Pristop na sistemski ravni je učinkovitejši od obravnavanja posameznih komponent. Naša tovarna lahko zagotovi celovito rešitev, vključno z uravnoteženimi jermenicami, orodji za poravnavo in storitvami analize vibracij.

8. Zaključek

Jermenice igrajo ključno vlogo pri zmanjševanju tresljajev, ko so povezane s tekači in izravnalnimi utežmi. Z zagotavljanjem, da so jermenice natančno uravnotežene, z izbiro pravih lastnosti dušenja in z nastavitvijo sistema kot celote, je mogoče doseči gladko, tiho delovanje tudi pri visokih hitrostih in pod različnimi obremenitvami. Ključno je razumeti vire vibracij in jih sistematično obravnavati. Naša tovarna v Zhejiang Hawen Electromechanical Co., Ltd. ima strokovno znanje in opremo za proizvodnjo jermenic, ki izpolnjujejo najzahtevnejše zahteve za zmanjšanje vibracij. Uporabljamo natančno uravnoteženje, visokokakovostne materiale in napredne zasnove blaženja, da zagotovimo, da naši škripci prispevajo k gladkemu delovanju sistema. Pomagamo vam lahko, ne glede na to, ali načrtujete nov sistem tekačev z jermenskim pogonom ali odpravljate težave z obstoječim.

Naša ekipa inženirjev je na voljo za pomoč pri analizi vibracij, izbiri jermenice in nastavitvi sistema. Zagotovimo lahko podrobne specifikacije, storitve uravnoteženja in podporo na kraju samem. Zaradi naše zavezanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za industrijske pogonske sisteme po vsem svetu.

Kontaktirajte Zhejiang Hawen Electromechanical Co., Ltd. še danesda bi razpravljali o vaših zahtevah glede jermenice in odkrili, kako vam lahko naši izdelki pomagajo zmanjšati vibracije v sistemih rotorjev z jermenskim pogonom.
