Zakaj jermenice z visoko koncentričnostjo skrajšajo čas sekundarne nastavitve?

V katerem koli sistemu z jermenskim pogonom – od visokohitrostnega industrijskega ventilatorja do natančne transportne linije – je učinkovitost začetne namestitve le polovica zgodbe. Druga polovica je tisto, kar se zgodi, ko sistem začne delovati: sekundarne prilagoditve. To so postopki prilagajanja, ponovne poravnave in ponovnega napenjanja, ki jih morajo izvajati vzdrževalci, da popravijo težave z uhajanjem, vibracijami in sledenjem jermena, ki postanejo očitne šele pod obremenitvijo. V mnogih obratih te sekundarne prilagoditve porabijo več delovnih ur kot prvotna namestitev in so glavni vir nenačrtovanih izpadov. Temeljni vzrok večine teh prilagoditev je mogoče izslediti v enem samem, pogosto spregledanem parametru: koncentričnostiJermenicesebe.

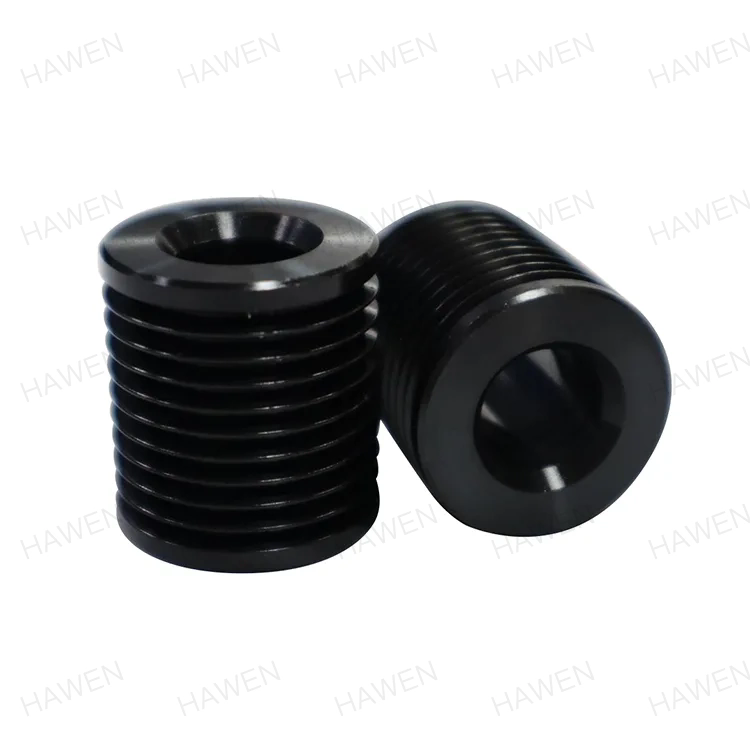

Jermenica z visoko koncentričnostjo je tista, pri kateri sta središčna os izvrtine in središčna os zunanjega premera popolnoma poravnani. Ko ima jermenica slabo koncentričnost, pot jermena ni popolnoma krožna. Napetost jermena bo nihala, ko se jermenica vrti, kar bo povzročilo vibracije, hrup, neenakomerno obrabo jermena in stanje, znano kot "lutanje jermena" ali "zanašanje sledi". Vsaka od teh težav sproži sekundarno prilagoditev. Vzdrževalec mora ponovno poravnati jermenico, znova napeti jermen ali celo predčasno zamenjati komponente. Nasprotno pa jermenica z visoko koncentričnostjo odpravlja te vzroke pri izvoru in zagotavlja sistem jermenskega pogona, ki deluje gladko od začetka in tako deluje vso življenjsko dobo. Ta članek bo raziskal mehaniko koncentričnosti, njeno merjenje, proizvodne procese, ki jo dosežejo, in količinsko opredeljiv vpliv, ki ga ima na skrajšanje časa sekundarne prilagoditve.

Kazalo

• 1. Kaj je koncentričnost in zakaj je pomembna pri jermenicah?
• 2. Kako slaba koncentričnost povzroči sekundarne prilagoditve?
• 3. Kateri proizvodni procesi zagotavljajo visoko koncentričnost?
• 4. Kakšne so merljive prednosti jermenic z visoko koncentričnostjo?
• 5. Kako izmeriti in preveriti koncentričnost v proizvodnji?
• 6. Pogosto zastavljena vprašanja (FAQ)
• 7. Zaključek

1. Kaj je koncentričnost in zakaj je pomembna pri jermenicah?

Koncentričnost je v kontekstu jermenic geometrijsko stanje, kjer središče izvrtine jermenice in središče njegovega zunanjega premera ležita na isti osi. Preprosteje povedano, to pomeni, da je jermenica popolnoma okrogla glede na svojo pritrdilno luknjo. Ta na videz preprosta zahteva ima globoke posledice za delovanje sistema jermenskega pogona. Če izvrtina in zunanji premer nista koncentrična, bo jermenica med vrtenjem nihala. To nihanje, merjeno kot radialno odtekanje, povzroči nenehno spreminjanje efektivnega premera jermenice med vrtenjem. Pas se mora nenehno raztegovati in sproščati, da se prilagodi tem spremembam, kar povzroča številne neželene učinke.

Pomen koncentričnosti je mogoče razumeti, če upoštevamo razliko med popolnoma uravnoteženim kolesom na avtomobilu in kolesom, ki je nekoliko neuravnoteženo. Uravnoteženo kolo se vrti gladko, brez tresljajev. Neuravnoteženo kolo ustvarja ritmično tresenje, ki se čuti v celotnem vozilu. Enako načelo velja za jermenice. Visoko koncentrična jermenica se vrti gladko, pri čemer jermen teče pravilno in dosledno. Jermenica s slabo koncentričnostjo ustvarja vibracije, ki se širijo skozi celoten sistem. Ta vibracija ni samo nadloga; je vir izgube energije, prezgodnje obrabe in potrebe po sekundarnih prilagoditvah. Vibracije bodo povzročile drugačen tir jermena, nihanje napetosti in sčasoma ohlapnost pritrdilnih vijakov, vse to pa zahteva korektivne ukrepe.

priZhejiang Hawen Electromechanical Co., Ltd., smo izmerili razmerje med koncentričnostjo in zmogljivostjo sistema v stotinah instalacij. Naši podatki kažejo, da bo jermenica s toleranco koncentričnosti +/- 0,05 mm (iztekanje) ustvarila amplitudo vibracij, ki je običajno tri- do štirikrat nižja od jermenice z toleranco +/- 0,2 mm. To zmanjšanje vibracij je neposredno povezano z zmanjšanjem pogostosti in trajanja sekundarnih prilagoditev. Spodnja tabela prikazuje tipične ravni vibracij, povezane z različnimi tolerancami koncentričnosti.

Ti podatki kažejo jasno korelacijo: večja koncentričnost vodi do nižjih vibracij, kar neposredno zmanjša potrebo po sekundarnih prilagoditvah. Začetne prihranke pri stroških jermenice z nižjo natančnostjo skoraj vedno odtehtajo dodatni stroški vzdrževanja, ki nastanejo v njeni življenjski dobi. V naslednjih razdelkih bomo preučili mehanizme, s katerimi slaba koncentričnost povzroča te težave, in proizvodne tehnike, ki zagotavljajo visoko koncentričnost.

2. Kako slaba koncentričnost povzroči sekundarne prilagoditve?

Da bi razumeli, zakaj visoka koncentričnost zmanjša sekundarne prilagoditve, je koristno razumeti kaskado težav, ki jih povzroča nekoncentrična jermenica. Prvi in ​​najbolj takojšnji učinek je radialno odtekanje. Ko se jermenica vrti, se efektivni polmer jermenice spremeni, ker središče vrtenja ni poravnano s središčem jermenice. To pomeni, da pot pasu ni popoln krog; to je elipsa. Jermen se mora raztegniti, da se prilagodi daljšemu radiju, in sprostiti, da se prilagodi krajšemu radiju, ko se jermenica vrti. To ciklično raztezanje in sproščanje povzroči, da pas zdrsne, kar povzroči plapolanje ali "šklepetanje" v pasu. To tresenje je vir vibracij, ki se prenašajo na gnano opremo in konstrukcijo za pritrditev.

To ciklično raztezanje povzroči tudi neenakomerno obrabo pasu. Del pasu, ki se večkrat raztegne, bo imel večje trenje in toploto, kar vodi do prezgodnjega razpokanja. Pas lahko na površini razvije tudi "glazuro", kar zmanjša njegov koeficient trenja in povzroči zdrs. Zdrs ustvari več toplote in pospeši proces. Poleg tega bo to vplivalo na sledenje pasu. Pas naravno teži proti smeri uporabljene obremenitve. Če jermenica ni koncentrična, bo jermen doživljal različne stranske obremenitve, ko bo potoval okoli jermenice. To lahko povzroči, da jermen tava naprej in nazaj po površini jermenice, kar povzroči poškodbe robov jermena in prirobnic jermenice.

Neizogibna posledica teh težav je sekundarna prilagoditev. Vzdrževalec bo moral:

• Ponovno napnite pas:Pas bo neenakomerno raztegnjen in morda ohlapen. Ponovno napenjanje je ročni postopek, ki zahteva zaustavitev opreme in uporabo merilnika napetosti. To je zamudno opravilo, zlasti pri veliki opremi.
• Ponovno poravnajte jermenice:Vibracije in nihanje jermena so morda povzročile, da jermenice niso poravnane. Tehnik bo moral preveriti in prilagoditi poravnavo z laserskim orodjem za poravnavo ali ravnilom.
• Zamenjajte jermen:Če je bil pas poškodovan zaradi neenakomerne obrabe ali sledi, ga je treba zamenjati. To je bolj pomembno popravilo, ki vključuje dodatne stroške dela in materiala.
• Privijte pritrdilne vijake:Vibracije pogosto povzročijo, da se pritrdilni vijaki zrahljajo. Tehnik jih bo moral zategniti s pravilnim momentom.
• Preglejte ležaje:Vibracije iz nekoncentrične jermenice se prenašajo tudi na ležaje. Sčasoma lahko to povzroči prezgodnjo okvaro ležaja, ki zahteva obsežnejše popravilo.

Vsaka od teh prilagoditev zahteva čas. V obremenjenem proizvodnem obratu so lahko stroški izgubljene proizvodnje med temi prilagoditvami precejšnji. Naslednja tabela podaja oceno tipičnega časa in dela, potrebnega za vsako nalogo sekundarne prilagoditve.

Ti stroški se med življenjsko dobo opreme pomnožijo. Slabo izdelana jermenica lahko povzroči veliko število sekundarnih prilagoditev, od katerih vsaka predstavlja neposredne stroške in posredne stroške izgubljene proizvodnje. Nasprotno jermenica z visoko koncentričnostjo deluje z minimalnimi vibracijami in potepanjem jermena, kar drastično zmanjša potrebo po teh posegih. V podjetju Zhejiang Hawen Electromechanical Co., Ltd. so naši natančno obdelani jermenici za jermene zasnovani tako, da minimizirajo te sekundarne prilagoditve, kar zagotavlja nižje skupne stroške lastništva in večjo zanesljivost sistema.

3. Kateri proizvodni procesi zagotavljajo visoko koncentričnost?

Doseganje visoke koncentričnosti v jermenici ni naključje; je rezultat premišljenega in skrbno nadzorovanega proizvodnega procesa. Postopek mora zagotoviti, da sta izvrtina in zunanji premer strojno obdelana iz ene same, stabilne nastavitve, s čimer se odpravijo napake, ki nastanejo zaradi premeščanja obdelovanca. Pot do visoke koncentričnosti se začne s surovino, običajno z ulitkom ali kosom paličastega materiala, in nadaljuje skozi niz natančnih obdelovalnih operacij. Ključ do koncentričnosti je držanje dela v natančnem vpetju in izvajanje vseh kritičnih obdelovalnih operacij v eni nastavitvi.

Prvi korak je ustvariti referenčno površino, običajno izvrtino, ki bo primarna referenčna točka za vse nadaljnje operacije. Izvrtina je obdelana na natančno velikost, običajno z vrtanjem, povrtavanjem ali vrtanjem. Ta izvrtina mora biti okrogla in ravna. Obdelovanec je nato varno pritrjen na trn ali vpenjalo, ki se natančno prilega izvrtini. To zagotavlja, da je izvrtina pravo središče za ostale postopke obdelave. Naslednja operacija je obdelava zunanjega premera. To se običajno izvede s CNC stružnico, ki lahko obrne OD na natančno dimenzijo in z visoko stopnjo okroglosti. Ključ do doseganja visoke koncentričnosti je, da sta izvrtina in OD obdelana v isti nastavitvi. To odpravi morebitno napako, ki bi nastala, če bi del prestavili.

Zadnji korak je končna operacija, pogosto postopek finega struženja ali brušenja. Brušenje lahko doseže še višjo stopnjo natančnosti kot struženje, saj doseže površinsko obdelavo Ra 0,8 µm ali več in toleranco koncentričnosti +/- 0,02 mm. Za aplikacije, kjer bo jermenica delovala pri visokih hitrostih ali pod velikimi obremenitvami, je pogosto določeno brušenje. Spodnja tabela povzema tipične tolerance koncentričnosti, dosežene z različnimi proizvodnimi postopki.

V podjetju Zhejiang Hawen Electromechanical Co., Ltd. uporabljamo kombinacijo CNC struženja in, kjer je potrebno, natančnega brušenja, da dosežemo optimalno koncentričnost za naše jermenice. Naš proizvodni proces je zasnovan tako, da zagotavlja, da je vsaka jermenica proizvedena s koncentričnostjo, ki ustreza določeni toleranci. Ključ do tega je uporaba natančnih vpenjal in odprava ročnih nastavitev med procesom obdelave.

4. Kakšne so merljive prednosti jermenic z visoko koncentričnostjo?

Prednosti uporabe jermenic z visoko koncentričnostjo niso le kvalitativne; jih je mogoče izmeriti in kvantificirati. Primarne prednosti so krajši čas sekundarne nastavitve, daljša življenjska doba jermena in ležaja ter izboljšana splošna učinkovitost sistema. Vsaka od teh prednosti neposredno pomeni prihranek stroškov in izboljšano produktivnost. Izmerljive izboljšave je mogoče dokazati s primerjavo dveh enakih sistemov jermenskega pogona: enega s standardnimi jermenicami in drugega z jermenicami z visoko koncentričnostjo.

Zmanjšan čas sekundarne prilagoditve:Najbolj neposredna korist je zmanjšanje pogostosti sekundarnih prilagoditev. Sistem jermenskega pogona, ki uporablja standardne jermenice, lahko zahteva šest ali več sekundarnih nastavitev na leto, pri čemer vsaka traja eno uro ali več. Sistem, ki uporablja jermenice z visoko koncentričnostjo, lahko zahteva samo eno ali dve prilagoditvi na leto. Prihranek časa je lahko precejšen, kot je prikazano v spodnji tabeli.

Daljša življenjska doba pasu:Neenakomerna obremenitev in vibracije, ki jih povzroči slaba koncentričnost, močno zmanjšajo življenjsko dobo jermena. Jermen, ki deluje na jermenici z visoko koncentričnostjo, lahko zdrži 2 do 3-krat dlje kot jermen, ki deluje na jermenici z nizko koncentričnostjo. Zmanjšanje obrabe jermena zmanjša tudi pogostost menjave jermena in s tem povezane izpade.

Daljša življenjska doba ležaja:Vibracije, ki jih ustvarja nekoncentrična jermenica, se prenašajo neposredno na ležaje gnane opreme in pogonskega motorja. Ta vibracija povzroči prezgodnjo obrabo in okvaro ležaja. Jermenice z visoko koncentričnostjo zmanjšajo vibracije, ki se prenašajo na ležaje, in tako podaljšajo njihovo življenjsko dobo. Zmanjšanje števila okvar ležajev pomeni manj izpadov opreme in nižje stroške vzdrževanja.

Izboljšana učinkovitost sistema:Sistem jermenskega pogona deluje učinkoviteje, ko so jermenice koncentrične. Pas ni nenehno raztegnjen in sproščen, izguba energije zaradi trenja in vibracij pa je zmanjšana. To se lahko prevede v majhno, a merljivo zmanjšanje porabe energije, ki lahko sčasoma povzroči znatne prihranke stroškov.

Te merljive koristi kažejo, da so višji začetni stroški visokokakovostne jermenice z visoko koncentričnostjo več kot izravnani s prihranki pri vzdrževanju in izpadih v njeni življenjski dobi. Pri Zhejiang Hawen Electromechanical Co., Ltd. našim strankam zagotavljamo podatke, ki jih potrebujejo za sprejemanje ozaveščenih odločitev o izbiri jermenice, in jim tako pomagamo optimizirati skupne stroške lastništva.

5. Kako izmeriti in preveriti koncentričnost v proizvodnji?

Zagotavljanje, da jermenice izpolnjujejo navedeno toleranco koncentričnosti, zahteva robusten postopek nadzora kakovosti. Merjenje koncentričnosti se običajno izvaja z uporabo merilne številčnice ali koordinatnega merilnega stroja (CMM). Postavitev preskusa je razmeroma enostavna, vendar zahteva natančnost in doslednost. Postopek merjenja je naslednji:

Jermenica je nameščena na precizni trn ali na gred, na katero bo nameščena. Trn se nato postavi med središča ali v natančen V-blok. Indikator s številčnico je nameščen na stojalu in nameščen tako, da se njegova sonda dotika zunanjega premera jermenice. Jermenica se nato počasi vrti in opazuje se odčitek indikatorja. Celotna sprememba odčitka, ko se jermenica vrti, je skupni iztek. Ta vrednost odtekanja, ki je dvakratna napaka koncentričnosti, se uporablja kot merilo sprejemljivosti.

Meritev je treba opraviti na več točkah vzdolž sprednje strani jermenice, da se zagotovi doslednost. Spodnja tabela podaja merila sprejemljivosti za različne stopnje jermenic, ki se uporabljajo v naši tovarni.

V podjetju Zhejiang Hawen Electromechanical Co., Ltd. uporabljamo kombinacijo medprocesnega merjenja in končnega pregleda, da zagotovimo, da vsaka jermenica izpolnjuje navedene zahteve glede koncentričnosti. Naš sistem nadzora kakovosti je certificiran po standardu ISO 9001:2015 in vodimo podrobno evidenco vseh pregledov. To zagotavlja, da naše stranke prejmejo jermenice, ki izpolnjujejo njihova pričakovanja o zmogljivosti in zmanjšajo potrebo po sekundarnih nastavitvah.

6. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšna je razlika med koncentričnostjo in odmikom v jermenicah?

Odgovor: Koncentričnost in odtekanje sta povezana, a različna pojma. Koncentričnost je geometrijsko stanje, kjer imata dve ali več elementov skupno os. Po drugi strani pa je iztekanje popolna sprememba položaja funkcije, ko se del vrti okoli fiksne osi. Za jermenico je koncentričnost napaka med središčem izvrtine in središčem zunanjega premera. Iztekanje je skupno nihanje, izmerjeno na zunanjem premeru, ko se jermenica vrti. Iztekanje je običajno dvakratna napaka koncentričnosti. Jermenica z odmikom 0,1 mm ima napako koncentričnosti +/- 0,05 mm.

Vprašanje 2: Kako slaba koncentričnost vpliva na življenjsko dobo jermena?

Odgovor: Slaba koncentričnost povzroči, da se jermen ciklično razteza in sprošča, ko se jermenica vrti. To vodi do neenakomerne obrabe jermena, ki se kaže kot razpoke in zasteklitve na površini jermena. Pas doživlja tudi večje trenje in toploto, kar dodatno pospešuje obrabo. Študije so pokazale, da ima lahko jermen, ki teče na jermenici z 0,2 mm odmikom, življenjsko dobo, ki je 40–60 % krajša od jermena, ki teče na jermenici z 0,05 mm odmikom.

Vprašanje 3: Ali lahko nadomestim slabo koncentričnost jermenice s prilagajanjem napetosti jermena?

Odgovor: Ne, nastavitev napetosti jermena ne more nadomestiti slabe koncentričnosti. Napetost je statična nastavitev, ki nastavi povprečno obremenitev pasu. Napaka koncentričnosti ustvari dinamično spremembo obremenitve, na katero statična napetost ne vpliva. Medtem ko lahko višja napetost nekoliko zmanjša plapolanje jermena, bo povečala tudi obremenitev ležajev in lahko povzroči prezgodnjo odpoved jermena. Edina učinkovita rešitev je uporaba jermenice s pravilno koncentričnostjo.

Vprašanje 4: Kakšna je tipična razlika v stroških med standardno in visoko natančno jermenico?

Odgovor: Razlika v stroških je odvisna od velikosti, materiala in obsega izdelave. Običajno visoko natančna jermenica (z odmikom +/- 0,05 mm ali več) stane med 30-50 % več kot standardna jermenica (+/- 0,10 mm). Vendar se povečani začetni stroški pogosto izravnajo z nižjimi stroški vzdrževanja in daljšo življenjsko dobo jermena. Skupni stroški lastništva v 5-letnem obdobju so pogosto nižji za jermenico z visoko natančnostjo.

Vprašanje 5: Kako lahko preverim koncentričnost jermenice, ki sem jo že kupil?

Odgovor: Koncentričnost lahko preverite z uporabo indikatorja s številčnico, kot je opisano v tem članku. Namestite jermenico na natančni trn in jo postavite med središča. Nastavite številčnico tako, da se dotika zunanjega premera jermenice. Zavrtite jermenico in opazujte celotno spremembo odčitka. To je popoln iztek. Če skupno odtekanje preseže pričakovano toleranco za uporabo, je treba jermenico zamenjati. Mnogi proizvajalci, vključno z Zhejiang Hawen Electromechanical Co., Ltd., z vsakim naročilom zagotovijo potrdilo o skladnosti, ki vključuje izmerjene vrednosti odtekanja.

7. Zaključek

Razmerje med koncentričnostjo jermenice in časom sekundarne nastavitve je neposredno in pomembno. Nekoncentrična jermenica ustvarja radialno odtekanje, kar se prevede v vibracije, premikanje jermena in neenakomerno obrabo jermena. Te težave neizogibno vodijo v cikel sekundarnih prilagoditev: ponovna napetost, ponovna poravnava, zamenjava jermena in vzdrževanje ležajev. Te prilagoditve niso le nadloga; predstavljajo znaten strošek v smislu dela, izpadov in zamenjave komponent.

Jermenice z visoko koncentričnostjo odpravljajo glavni vzrok teh težav. Z zagotavljanjem, da sta izvrtina in zunanji premer popolnoma poravnana, odpravljata vire vibracij in potepanje jermena. Rezultat je sistem jermenskega pogona, ki deluje gladko od samega začetka, zahteva minimalno vzdrževanje in zagotavlja daljšo življenjsko dobo. V Zhejiang Hawen Electromechanical Co., Ltd. smo predani izdelavi jermenic, ki izpolnjujejo najvišje standarde koncentričnosti. Naši natančni obdelovalni procesi, strog nadzor kakovosti in spoštovanje mednarodnih standardov zagotavljajo, da naše stranke prejmejo jermenice, ki zmanjšajo sekundarne prilagoditve in povečajo zanesljivost sistema.

Obrnite se na Zhejiang Hawen Electromechanical Co., Ltd.danes, če želite izvedeti, kako lahko naši visokokoncentrični jermenici izboljšajo vaše delovanje in zmanjšajo stroške vzdrževanja.
